椭圆齿轮流量计



     LC系列椭圆齿轮流量计是一种容积式流量仪表,是由装有一对椭圆齿轮转子的计量室、密封联轴器(小口径流量计采用高灵敏度的磁性联轴器)和计数机构组成。该流量计用于计量在压力下密封管道中满管流体的流量。它具有精度高、可靠性好、使用寿命长、量程范围大、压力损失小、粘度适应性强、安装维修方便等优点。

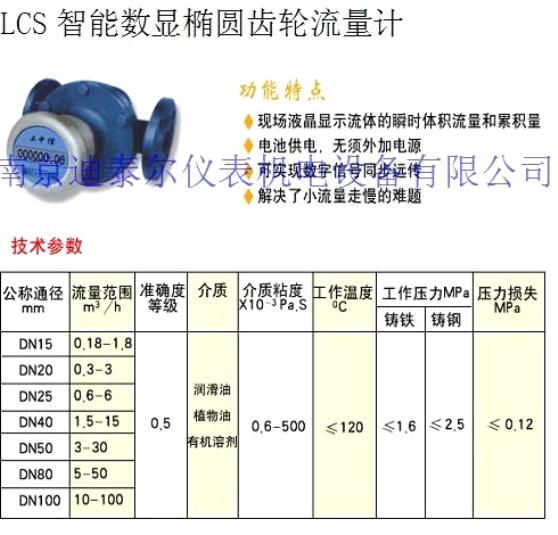

椭圆齿轮流量计

椭圆齿轮流量计

椭圆齿轮流量计



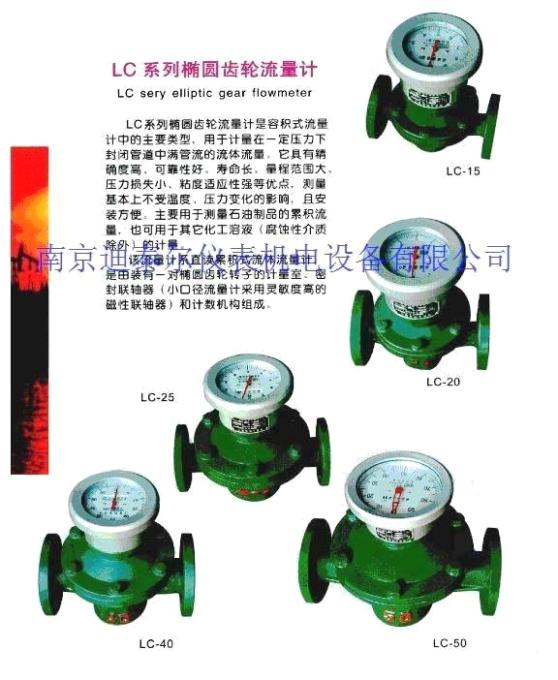

LC 系列椭圆齿轮流量计
LC  sery elliptic  gear flowmeter




       LC系列椭圆齿轮流量计是容积式流量计中的主要类型,用于计量在压力下封闭管中满管流的介质流量。它具有精确度高、可靠性好、寿命长、量程范围大、压力损失小、粘度适应性强等优点,测量基本上不受温度、压力变化的影响,且安装方便。主要用于液体的计量。 该流量计系直读累积式流体流量计,是由装有一对椭圆齿轮转子的计量室、密封联轴器(小口径流量计采用灵敏度高的磁性联轴器)和计数机构组成。

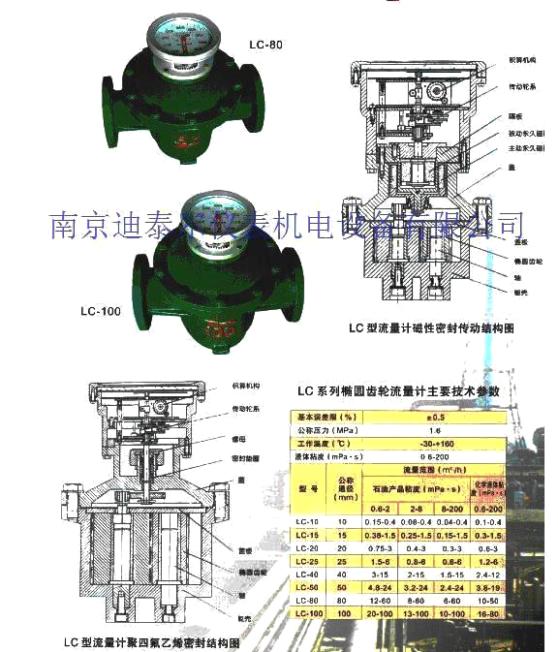

LC系列椭圆齿轮流量计主要技术参数:

基本误差限(%)
±0.5
公称压力(Mpa)
1.6
工作温度(℃)
-30~+160
液体粘度(mpa.s)
0.6~200
型号
公称通径
(mm)
流量范围(m3/h)
石油产品粘度(mpa.s)
化学液体
0.6~2 2~8 8~200 0.6~200
LC-10 10 0.15~0.4 0.08~0.4 0.04~0.4 0.1~0.4
LC-15 15 0.38~1.5 0.25~1.5 0.15~1.5 0.3~1.5
LC-20 20 0.75~3 0.4~3 0.3~3 0.6~3
LC-25 25 1.5~6 0.8~6 0.6~6 1.2~6
LC-40 40 3~15 2~15 1.5~12 2.4~12
LC-50 50 4.8~24 3.2~2.4 2.4~24 3.8~19
LC-80 80 12~60 8~60 6~60 10~50
LC-100 100 12~100 13~100 10~100 16~80
LC-150 150 30~150 20~150 15~150 30~150

     单位: mm

型 号

公称通径 Dg

总长 L

总宽 H

总高 B

中心高 A

法兰 D

法兰孔 D1

螺栓孔 n-φ

LC-15

15

200

138

220

160

105

75

4-φ14

LC-20

20

250

164

232

180

125

90

4-φ18

LC-25

25

300

202

252

185

135

100

4-φ18

LC-40

40

300

202

293

208

165

125

4-φ23

LC-50

50

384

262

394

312

175

135

4-φ23

LC-80

80

450

337

452

332

210

170

8-φ23

LC-100

100

555

442

478

370

250

200

8-φ25

    注:铸钢流量计用于高压( 6.4MPa 、低腐蚀介质的计量 )

椭圆齿轮流量计

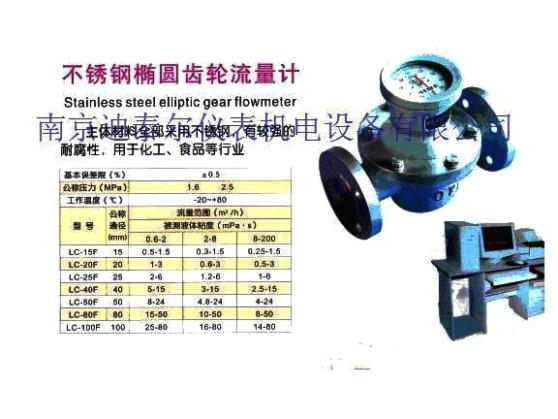

     不锈钢椭圆齿轮流量计

    主体材料采用不锈钢,有较强的耐腐性,用于化工、食品等行业 。



不锈钢椭圆齿轮流量计

食品专用流量计

        回零装置的椭圆齿轮流量计

       该流量计在 LC 型的基础上采用可回零计数器。该计数器设有回零、累计两组字轮,具有批量计数和总量积算之双重功能,其特点为当用户所实施的是间断计量,并要分别得到计算结果,则可预先设置仪表指针及回零字轮组,显示为零即可给出每一次计量值,可反复循环使用,而总量积算将不断累计 使用时,顺时针旋转字轮回零手柄,可把回零计数器数字组回到零位:揿下指针回零手柄,顺时针旋转,可把指针回到零位。使用回零计数器时不影响累积计数器计量。

        LC 一HL系列回零型袖圆齿轮流量计,该流量计在LC 型的基础上采用了可回零计数器该计数器设有回零、累计两组字轮,具有单批量计数和总量积算之双重功能。使用单批量计数时,顺时针旋转字轮回零手柄,可使回零字轮回到零位;揪下指针回零手柄,顺时针旋转.可把指针回到零位。使用回零计数器时不影响累积计数器计量。

椭圆齿轮流量计

LC 系列椭圆齿轮流量计外形尺寸表(铸铁、不锈钢)
单位: mm

型 号

公称通径 Dg

总长 L

总宽 H

总高 B

中心高 A

法兰 D

法兰孔 D1

螺栓孔 n-φ

LC-15

15

180

124

205

158

95

65

4-φ14

LC-20

20

180

124

225

168

105

75

4-φ14

LC-25

25

245

184

240

171

115

85

4-φ14

LC-40

40

250

184

270

187

145

110

4-φ18

LC-50

50

340

255

305

210

160

125

4-φ18

LC-80

80

420

310

390

260

195

160

8-φ18

LC-100

100

440

330

440

280

215

180

8-φ18

        LCB型椭圆齿轮流量计,是在LC 型椭圆齿轮流量计的计数机构中,安装了脉冲发信器,与本厂WJK 型微机流量控制仪配套,主要用于石油、化工及油脂等储运过程中的计量,能对液体计量实现定量自动控制,并可进行批量、累计量打印,数据长期保存。也可与其它接受脉冲信号的二次仪表配套。

椭圆齿轮流量计

椭圆齿轮流量计

带回零带4-20mA信号输出

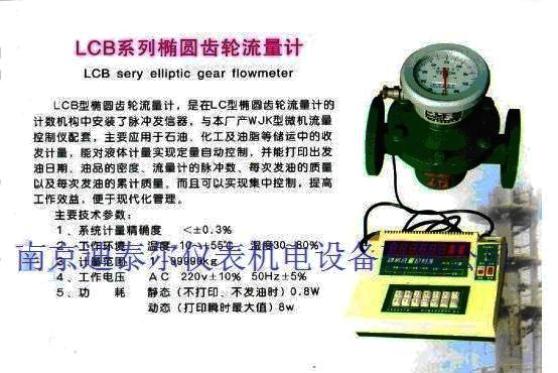

LCB 系列椭圆齿轮流量计

LCB sery elliptic gear flowmeter

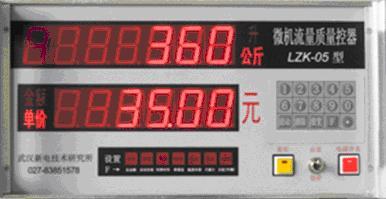

    LCB 型椭圆齿轮流量计,是在 LC 型椭圆齿轮流量计的计数机构中安装了脉冲发信器,输出脉冲信号或者4-20mA电流信号,与本厂 WJK 型微机流量控制仪配套,主要应用于石油、化工及油脂等储运中的收发计量,能对液体计量实现定量自动控制,并能打印出发油日期、油品的密度、流量计的脉冲数、每次发油的质量以及每次发油的累计质量。而且可以实现集中控制,提高工作效益,便于现代化管理。

主要技术参数:

1 、系统计量精确度 < ±0.3%

2 、工作环境 温度- 10 ~+ 55℃ 湿度 30 ~ 80%

3 、计量范围 1-99999kg

4 、工作电压 AC220v±10% 50HZ±5%

5 、功     耗 静态(不打印、不发油时) 0.8W

             动态(打印瞬时大值) 8W



仪表型号

Model

口径 Dg

总长

L

总宽

H

总高

B

中心高 A

法兰

D

法兰孔 D 1

螺栓孔 n-Ф

LC-15

LCB-15

15

180

124

205

158

95

65

4-Ф14

LC-20

LCB-20

20

180

124

225

168

105

75

4-Ф14

LC-25

LCB-25

25

245

184

240

171

115

85

4-Ф14

LC-40

LCB-40

40

250

184

270

187

145

110

4-Ф18

LC-50

LCB-50

50

340

140

305

210

160

125

4-Ф18

LC-65

LCB-65

65

340

253

310

213

180

145

4-Ф18

LC-80

LCB-80

80

420

310

390

260

195

160

8-Ф18

LC-100

LCB-100

100

440

330

440

260

215

180

8-Ф18

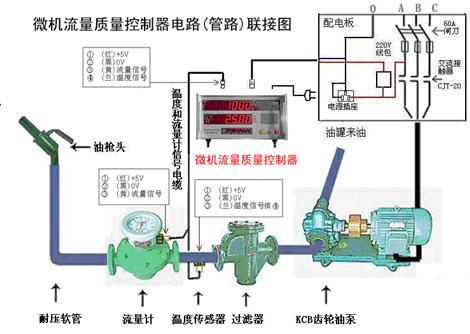

LCB 系列椭圆齿轮流量计:
一、控制系统功能介绍:
  由一台大屏幕微型计算机,控制多个货位自动发油,屏幕显示画面如图,只要一个人操作人员用鼠标点击某货位发油启动按钮,屏上会跳出一个键盘窗口,输入要发油的数量,确认后,该货位的油泵和电磁阀就打开,开始向油罐车发油。屏幕上可看到油罐车内的液位上升,大油罐内的液位下降且屏上显示牌上的显示数字随着发油的数量跳动,在发油现场货位台上的大屏控制显示牌也同步显示正在发油的剩余数量,当发油数量完成时将会自动停泵、关阀,现场货位台上有鸣响提示。
  用同样的方法,操作人员在微机上可指向任一货位给数同时发油,(根据用户需要,还可设计成每个货位可由现场人员单独操作发油,这可保证即使系统出现故障,也不会影响发油工作)。
二、数量管理系统介绍:
  微机自动记录各货位、各时间的发油数量及贮油罐内进油,出油数量,以及各用户(油罐车)累计运油数量。即随时可以用打印机打印出日(月)销售报表、库存、进货报表,综合统合统计报表等。



椭圆齿轮流量计



LC 系列高温、高粘流量计
LC 系列方表头流量计
高粘度、高温椭圆齿轮流量计在测量高粘度(例如沥青)介质时由于椭圆齿轮齿槽有流体缀入,因压缩而产生高压现象,易断齿或打弯轴,对仪表寿命不利,为减少缀入压力,在椭圆齿轮上挖几条沟槽(称欠齿), 来克服上述现象。适用介质粘度200 一1000m pa.s。高温流量计是在计量室与计数机构之间,用散热管隔开.以保证仪表能正常工作,适用温度100 一200 ℃。



椭圆齿轮流量计

椭圆齿轮流量计

安装与使用
1 、仪表安装的方向应使仪表壳体上所示箭头方向与液体流动方向一致,安装位置应注意便于读数(见图,)。

椭圆齿轮流量计




2 、仪表尽量安装在常温场合,不要安装在有害气体及强烈热辐射的场合,防止仪表计数器部分受损害;
3 、仪表中的椭圆齿轮轴尽可能安装成水平位置,即刻度盘应安装成垂直位置(分度O ”应在上面},以减少椭圆齿轮与壳体间的摩擦.降低零件的摩损。由于安装位置不同.为了便于读数,可将计数器(表头)旋转90°或180°(见图2)。
4 、仪表安装前.管道必须清洗在整个管路系统中,若无严格的过滤装置时.应在仪表前安装过滤器,以防杂质进入表内。
5 、仪表应安装在泵的出口端.流量调节阀应安装在仪表的下游。使用时先打开上游截止阀,然后缓慢开启下游流量调节阀或截止阀。严禁突然开启或关闭。
6 、仪表在使用时,应使表内流满液体被测液体内不应混有气体否则测出气和液的混合容积使测量不准液体内混有气体必须在仪表前安装气体分离器。
7 、管道中的流量不应急剧增加或减少,应避免管道振动、水力冲击和压力急剧波动等现象否则将影响仪表正常工作。
8 、流量超过规定大流量时,椭圆齿轮随着转速提高而磨损增加.且压力损失急剧增加,应避免使用。低于小流量.虽仍能计量,但误差增大流量计的起动流量约为大流量的2 % ,正常工作流量好为大流量的70 %一80 %
9 、用于测量高粘度液体时,一般均将液体加热以降低粘度,然后在管道内流通。当仪表停用后,仪表内充满的液体冷却而变粘如再要启用,必须用蒸汽在表体外部把液体冲热等方法加热,待仪表内液体粘度降低后才能使用。否则粘液会咬住传动零件.致使仪表损坏。
10 、被测液体温度不应高于规定值,超过了仪表甚至会卡住不动。液体温度变化也会造成粘度影响的附加误差。另外,温度增加也造成新月形空间体积增加,使仪表‘走得慢,测量室为铸铁,椭圆齿轮为铸铝时,附加误差+0.14 % / 100℃ 。
11 、每台仪表出厂时均用7 号机械油在室温条件下标定,常温下油的粘度约为10mpa · s ,如用户使用的液体粘度与此相差较大时,可调换双层齿轮。
12 、严禁用扫线蒸汽和水通过仪表



椭圆齿轮流量计过滤器

椭圆齿轮流量计配套过滤器
