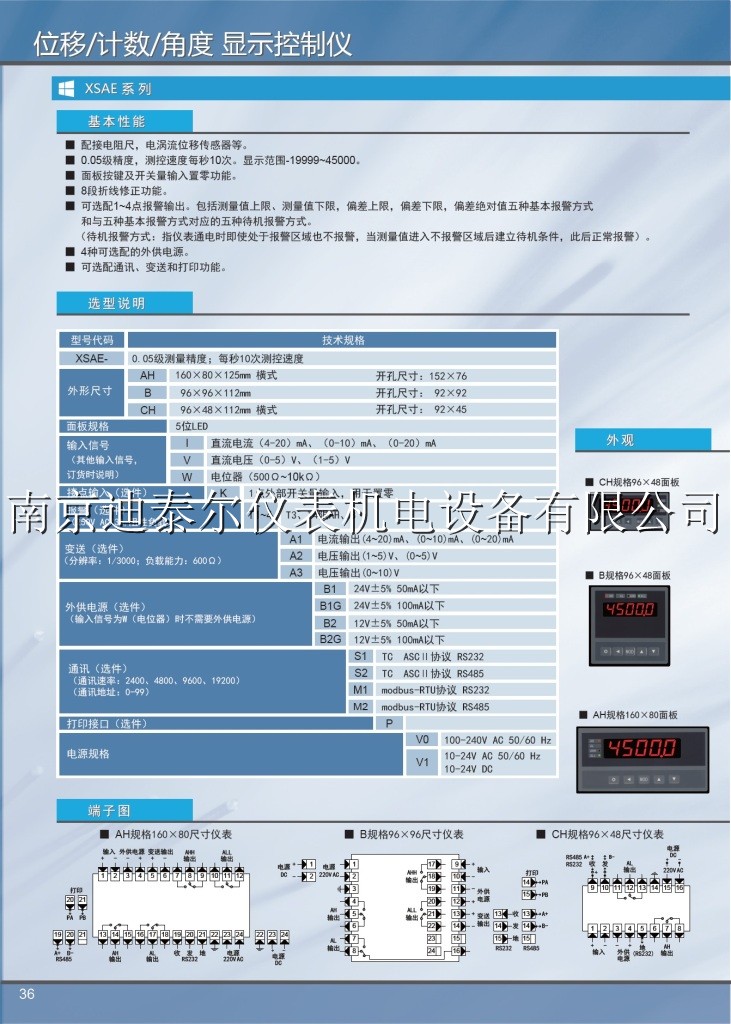

XSAE位移计数角度仪

XSAE显示控制仪,0.05级精度,选配1~4点报警输出,通讯,变送和打印
■ 配接电阻尺，电涡流位移传感器等。
■ 0.05级精度，测控速度每秒10次。显示范围-19999~45000。
■ 面板按键及开关量输入置零功能。
■ 8段折线修正功能。
■ 可选配1~4点报警输出。包括测量值上限、测量值下限，偏差上限，偏差下限，偏差值五种基本报警方式
和与五种基本报警方式对应的五种待机报警方式。
（待机报警方式：指仪表通电时即使处于报警区域也不报警，当测量值进入不报警区域后建立待机条件，此后正常报警）。
■ 4种可选配的外供电源。
■ 可选配通讯、变送和打印功能。E系列位移显示控制仪使用说明书完整版XSAEE07.pdf

内容

代码说明

XSAE-

0.05级显示精度；每秒10次测控速度

外形尺寸

AH

160×80×125      开孔尺寸：152×76

B

96×96×112       开孔尺寸：92×92

CH

96×48×112       开孔尺寸：92×45

面板规格

5位LED

输入信号  （其他输入信号，订货时说明）

I

直流电流（4-20）mA、（0-10）mA、（0-20）mA

V

直流电压（0-5）V、（1-5）V

W

电位器（500Ω～10kΩ）

接点输入（选件）

K

1点外部开关输入，用于置零。

报警（选件）

T1～4

T3、T4限AH、B     （250V AC/3A,阻性负载）

变送变送（选件）  （分辨率：1/3000；负载能力：600Ω）

A1

电流输出（4-20）mA、（0-10）mA、（0-20）mA

A2

电压输出（1-5）V、（0-5）V

A3

电压输出（0-10）V

外供电源（选件）  （输入信号为W（电位器）时不需要外供电源）

B1

24V±5% 50mA以下

B1G

24V±5% 100mA以下

B2

12V±5% 50mA以下

B2G

12V±5% 100mA以下

通讯（选件）  （通讯速率：2400、4800、9600、19200）  （通讯地址：0-99）

S1

TC ASCII协议 RS232

S2

TC ASCII协议 RS485

M1

Modbus-RTU协议 RS232

M2

Modbus-RTU协议 RS485

打印接口（选件）

P

电源规格

V0

100-240V AC 50/60 Hz

V1

10-24V AC 50/60 Hz；10-24V DC
