XST单通道过程仪表

■ 0.2级精度，测控速度每秒5次。显示范围-1999～9999。

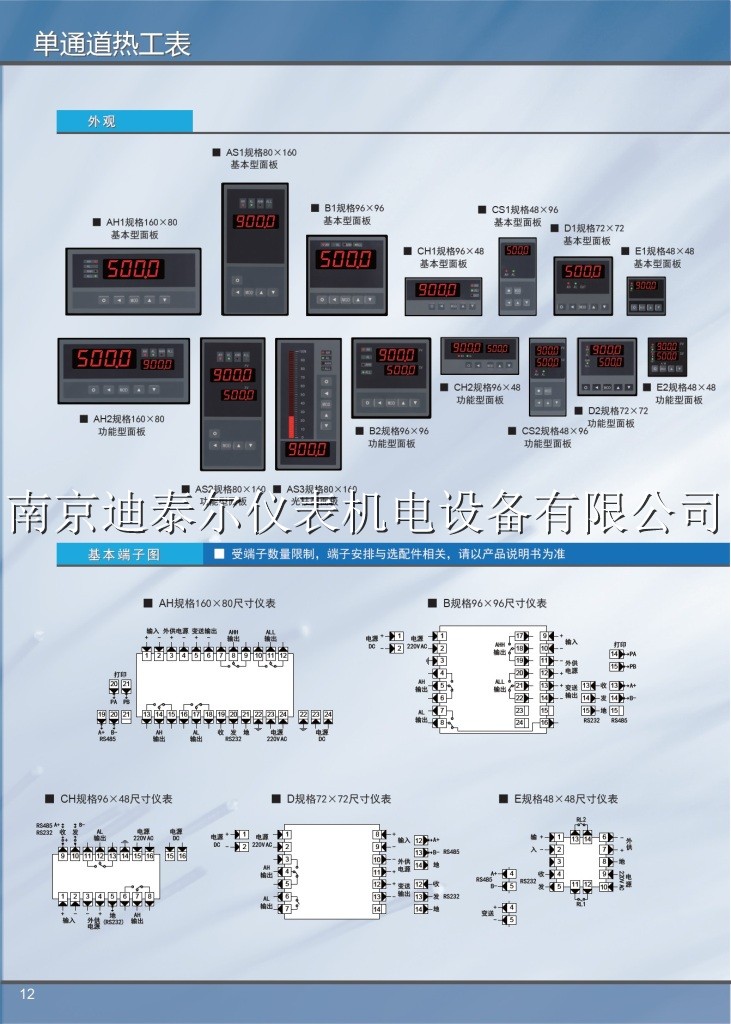

■ 基本型，功能型，光柱型三种可选择的面板形式。
■ 8段折线修正功能。
■ 可选配1~4点报警输出。包括测量值上限、测量值下限、偏差上限、偏差下限、偏差值五种基本报警方式
和与五种基本报警方式对应的五种待机报警方式。
（待机报警方式：指仪表通电时即使处于报警区域也不报警，当测量值进入不报警区域后建立待机条件，此后正常报警）
■ 5种可选配的外供电源。
■ 可选配通讯、变送和打印功能。

1 、输入信号：热电阻，热电偶信号（任意分度号）全范围（含负温区）；分辨率1 度或0 . 1 度可选
2 、常规DC 电流电压信号，以及远程压力表，电位器，电阻信号
3 、显示：LED 单、双数显；数字显示范围：- 1999 ~ 9999 小数点，位置可选定、带光柱显示
4 、测量精度：≤士0 . 2 ％F.S
5 、可选报警输出、馈电输出、模拟输出、变送输出、通讯输出、打印输出
6 、环境温度范围：O ~50 ℃
7 、面板尺寸：160x80 （横式、竖式）; 96x96 、96x48 （横式、竖式）72x72 、48x48 、160x80 （打印单元）XST系列单通道热工表使用说明书完整版XSTE07.pdf

内容

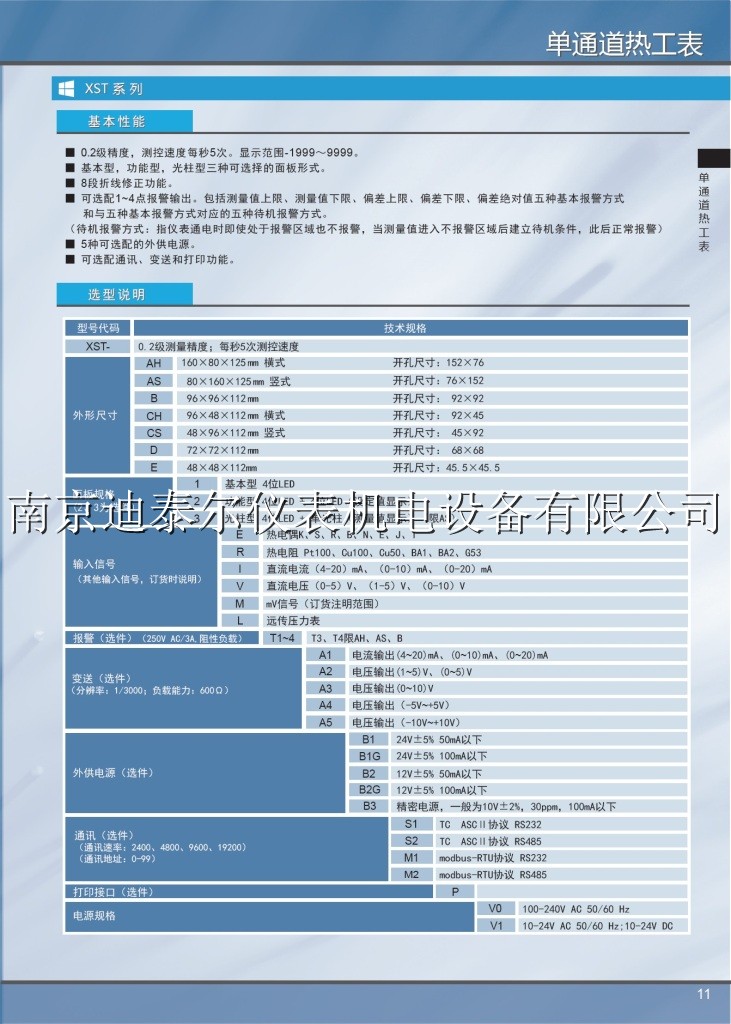

代码说明

XST/

单显示

外形 尺寸

A—

160(W)×80(H)×125(L) 或80(W)×160(H)×125(L)

B—

96(W)×96(H)×112(L)

C—

96(W)×48(H)×112(L) 或48(W)×96(H)×112(L)

D—

72(W)×72(H)×112(L)

E—

48(W)×48(H)×112(L)

面板形式

H

横式

S

竖式

F

方形

显示方式

1

测量值（绿色）

2

测量值（绿色）+ 设定值（红色）

3

测量值（绿色）+ 测量值光柱（绿色）（限A型仪表）

4

测量值（绿色）+ 测量值光柱（绿色）+设定值光柱（红色）限A-S型

5

测量值（绿色）+ 测量值光柱（绿色）+设定值（红色）限A-S型

输入信号 （其它输入信号订货时说明）

E

热电偶K、S、R、B、N、E、J、T

R

热电阻Pt100、Cu100、Cu50、BA1、BA2、G53

I

直流电流（4～20）mA、（0～10）mA或（0～20）mA

V

直流电压（0～5）V、（1～5）V

M

mV信号（订货注明范围）

W

电位器

L

远传压力表

报警点数量

T□

T0:无报警  T1～T4：1～4点报警  触点容量220V AC, prefix = st1 3A ；尺寸为C、D、E型仪表高2点报警，尺寸为 A、B型高为4点报警。

变送输出

A0

无输出

A1

电流输出(4～20）mA、（0～10）mA或（0～20）mA

A2

电压输出(0～5）V、（1～5）V

A3

电压输出(0～10）V

A4

其它输出

外供电源

B0

无外供电源

B1

外供 24V DC，误差小于±5%，大于50mA

B2

外供 12V DC，误差小于±5%，大于50mA

B3

外供精密电压源，误差小于±0.2%，大于40mA

B4

外供精密恒流源，误差小于±0.2%，（0.1～10mA）

B5

其它 （订货须注明）

通讯接口 （注2）

S0

无通讯接口

S1

RS-232接口

S2

RS-485接口

仪表电源

V0

100V AC～240 V AC

V1

10V DC ～36V DC

打印功能（带硬件时钟）（注2）

P

P表示打印接口，不带可省略

P1

P1表示带一体化打印机（需定制）

非标准功能

N

N表示非标功能

Modbus通讯协议选项

－M

注：1、标准信号及量程列表

输入信号类型		量程范围	输入信号类型		量程范围
电 压	0～5VDC	-1999～9999	电 流	4～20mA	-1999～9999
	1～5VDC			0～10mA
				0～20mA
热 电 阻	Pt100	-200.0～ 400.0℃	热 电 偶	K	0～ 1350℃
	Cu100	-50.0～ 150.0℃		S	0～ 1750℃
	Cu50	-50.0～ 150.0℃		R	0～ 1750℃
	BA1	-200.0～ 650.0℃		B	250～ 1800℃
	BA2	-200.0～ 400.0℃		E	0～ 700℃
	G53	-50.0～ 150.0℃		J	0～ 920℃
				T	0～ 400℃
				N	0～ 1300℃

2、打印功能不能和通信接口同时存在，打印功能只限于A、B型仪表。
3、48×48尺寸不支持OC门输出功能
