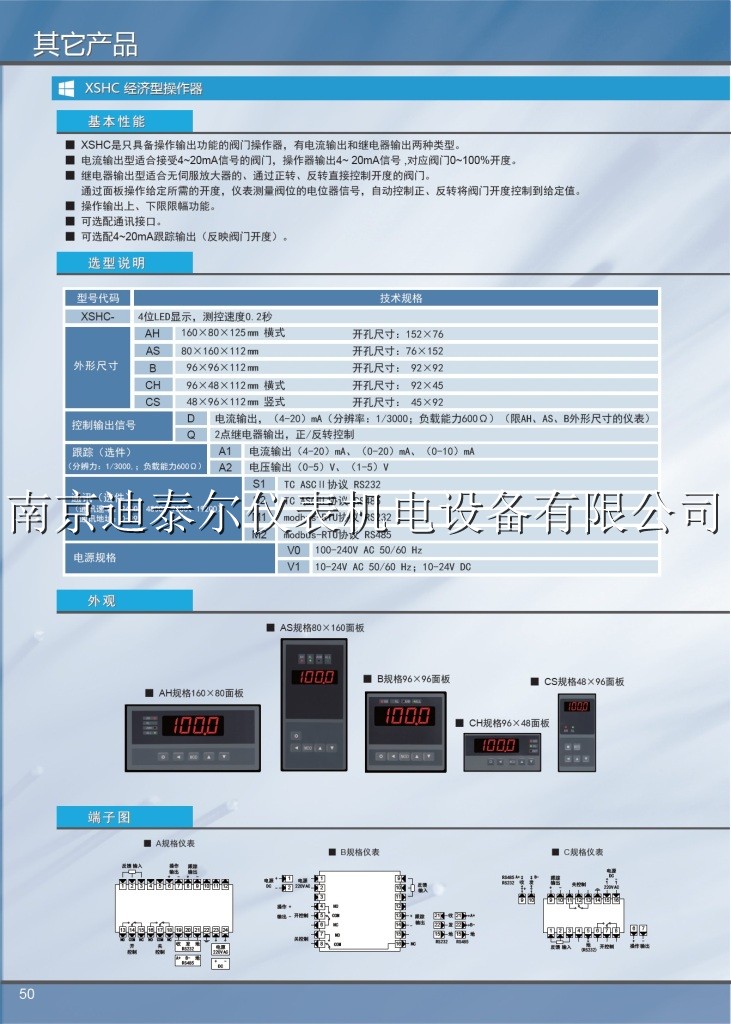

XSHC经济型操作器

XSHC经济型操作器
■ XSHC是只具备操作输出功能的阀门操作器，有电流输出和继电器输出两种类型。
■ 电流输出型适合接受4~20mA信号的阀门，操作器输出4~ 20mA信号 ,对应阀门0~100%开度。
■ 继电器输出型适合无伺服放大器的、通过正转、反转直接控制开度的阀门。通过面板操作给定所需的开度，仪表测量阀位的电位器信号，自动控制正、反转将阀门开度控制到给定值。
■ 操作输出上、下限限幅功能。
■ 可选配通讯接口。
■ 可选配4~20mA跟踪输出（反映阀门开度）

内容	代码说明
	XSHC-
外形尺寸		AH	160×80×125      开孔尺寸：152×76
		AS	80×160×125      开孔尺寸：76×152
		B	96×96×112       开孔尺寸：92×92
		CH	96×48×112       开孔尺寸：92×45
		CS	48×96×112       开孔尺寸：45×92
控制输出信号			D	电流输出4-20mA（分辨率：1/3000；负载能力600Ω）（限AH、AS、B外形尺寸的仪表）
			Q	2点继电器输出，正/反转控制
跟踪（选件）（分辨率：1/3000；负载能力：600Ω）				A1	电流输出（4-20）mA、（0-20）mA、（0-10）mA
				A2	电压输出（0-5）V、（1-5）V
通讯（选件）  （通讯速率：2400、4800、9600、19200）（通讯地址：0-99）					S1	TC ASCII协议 RS232
					S2	TC ASCII协议 RS485
					M1	Modbus-RTU协议 RS232
					M2	Modbus-RTU协议 RS485
电源规格						V0	100-240V AC 50/60 Hz
						V1	10-24V AC 50/60 Hz；10-24V DC

XSHC系列经济型操作器使用说明书完整版XSHCE07.pdf
